石油給湯器を設置 誰でも出来ます

意外と出来る

故障した石油ボイラーを撤去して、新しい物に交換しました。

もし、同じ製品に交換したなら、ホース類の位置は同じ。取付けるだけなので超簡単ですよ。

今回は、据置型から壁掛型とタイプの違うものにしましたが、簡単でした。



壁掛型でスッキリしました。コンクリートに取付ける場合はコンクリートドリルが必要になります。



壊れた給湯器です。今でも新品を購入できます。安いので同じ物にしようか迷いました

【最安値挑戦中!最大25倍】石油ふろ給湯器 ノーリツ OX-307F 3万キロ 標準・屋内据置形・セミ貯湯式 OXシリーズ [♪■]

価格:58,002円
(2019/12/31 20:57時点)



今回、購入した給湯器と同じ物です。直圧式で出力も大きいです。シャワーが強くなります。

[OQB-G4702WFF] 【代引不可】【クレジット支払いまたは振込確認後の商品手配】ノーリツ 石油給湯器 石油給湯機 給湯能力:4万キロ(40,000kcal/h) ベーシック 給湯専用 オートストップなし 屋内壁掛形 リモコン付属 直圧式

価格:85,000円
(2019/12/31 20:55時点)

結局、ヤフオクで2018年5月製造の品を選びました。取り外す前までは正常に動いていた物を、送料を入れて48000円ほどで購入しました。薄型吸排気管も付いていてお得でした。(購入は2019年)

メーカー保証も効かなく、ノークレームでの取引なので、迷いましたが安さで落札しました。



設置場所を大体決めたら、位置合わせをします。

給湯器本体は約25kgと重いので二人掛かりでマーキングすると簡単でしょう。

一人でネジ位置に印をつけるのは大変でした・・



コンクリートにアンカーを打ちこみ、ネジ止め出来るようにするのです。

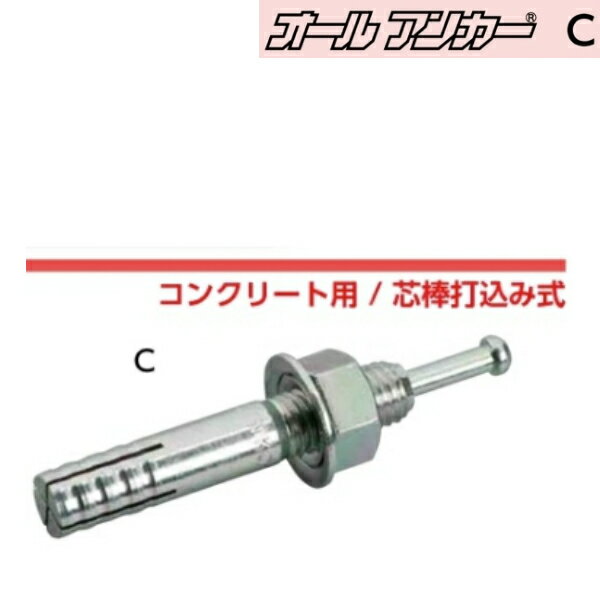

コンクリートアンカーは、いろいろなタイプがありますが、今回使ったものはピンを打ち込むと、穴の奥で広がり、抜けなくなる物です。

M10のネジを使う事ができます。少し大き過ぎるかもしれません。



HILTIのコンクリートドリルを借りてきました。10.5㎜の穴があっけないほど開きました。





8mm以下の小さいネジ径のアンカーだとインパクトドライバーで下穴が開けられます。

☆ばら売り 1本単位☆ サンコーテクノ オールアンカー Cタイプ C-660 ネジM6×全長60ミリ ☆即日出荷☆

価格:44円
(2019/12/31 23:29時点)

SK11 コンクリートドリル ロング 6.5X150MM(代引不可)

価格:855円
(2019/12/31 23:47時点)



M8サイズが良いと思いました。全長はコンクリートの壁によって変えます。

☆ばら売り 1本単位☆ サンコーテクノ オールアンカー Cタイプ C-870 ネジM8×全長70ミリ ☆即日出荷☆

価格:51円
(2019/12/31 23:33時点)

○ユニカ(unika) 充電インパクトドライバービット RJ8.5×115  有効長:65mm 刃先径:8.5mm 【4989270120365:14018】

価格:935円
(2019/12/31 23:44時点)



一か所でもアンカーで支えてしまえば、後から穴を開けてアンカーを増やしていけます。



オプションの排気管です。長さが伸び縮みするので位置合わせは楽です。

【500278】ノーリツ FF-103W薄型給排気筒セット(後方直出し用) 【NORITZ】

価格:6,915円
(2020/1/3 21:31時点)

純正品なので工具無しで取り付けました。短い煙突で吸気と排気をするタイプです。



配管をします。 塩ビ管 継手 水栓ソケット 異形ソケット 接着剤を用意します。

塩ビ管には種類がありあます。給湯用は茶色でHT 衝撃に強いタイプは青っぽい色のHI 普通の水道用はネズミ色です。

このノーリツOQB-G4702WFFの給湯接続口と給水接続口は、どちらもR3/4インチのネジになっています。

エスロン インサート給水栓用ソケット 20A×3/4インチ TIWS20 | 配管継手 配管 配管部品 塩ビ 継手 継ぎ手 塩ビ管 塩ビパイプ 排水 排水管 塩ビ継手 配管材料 塩ビ配管 ポリ管 水道管 積水化学 積水化学工業 積水樹脂 排水継手 上水 セキスイ エスロンパイプ 樹脂管

価格:1,077円
(2020/1/3 23:05時点)

エスロン 給水栓ソケット HI管 20A×3/4インチ UP-HIWS20 | 配管継手 配管 配管部品 塩ビ 継手 継ぎ手 塩ビ管 塩ビパイプ 排水 排水管 塩ビ継手 配管材料 塩ビ配管 ポリ管 水道管 積水化学 積水化学工業 積水樹脂 排水継手 上水 セキスイ エスロンパイプ 樹脂管

価格:163円
(2020/1/3 23:16時点)





フレキシブルホースなどもあり、組み合わせて対応します。

KVK 配管部品フレキシブルホース20(3/4)用【V50EP20-500】

価格:1,054円
(2020/1/3 23:29時点)

つなぐパイプの径や必要な継手・ソケット類をメモしてホームセンターへ行くと良いです。様々な便利商品もあり迷うほどです。あと塩ビ管用の接着剤やシールテープも必要です。

☆あす楽対応☆ 耐熱 塩ビ継手 お湯用 HT用接着剤 250g

価格:786円
(2020/1/3 23:55時点)

シールテープ(14mmx20m)

価格:350円
(2020/1/3 23:50時点)



シールテープはネジ山を一つ残して、引っ張りながら6~7周巻きます。

給水の方は衝撃に強いHI管(青色)20A×3/4インチソケットを取り付けて、20のパイプを繋いでいます。

給湯(茶色)の方は、あり合わせで持っているものを使いました。 3/4インチから 1/2インチのネジに変換した後、16A×1/2インチソケットから16のパイプに繋いでいます。



最初に仮組します。

パイプは塩ビ管カッターや金切鋸などで切断します。切断面を綺麗にしてバリを取り、カッターナイフで少しテーパーにします。

【ネコポス限定】ラチェット式塩ビ管カッター(エンビカッター) B021

価格:891円
(2020/1/14 20:33時点)

塩ビ管用接着剤は、溶剤で溶かして接着するタイプです。ソケットとパイプの両方に塗って押し込みます。力の掛けにくい場所などは、ゴムハンマーで少し衝撃を加えて押し込んだりします。しかし、叩き込んではいけません。

しっかり奥まで入れて30秒ほど押さえておきます。24時間は水圧をかけずに乾燥させましょう。



台所用のリモコンは元の配線を利用します。前のリモコンの線2本を外し付け直します。極性が無いので簡単です。(ダウンロード取扱説明書で確認しました。)



後は灯油の送油管や、アース線の取付をします。

接着剤が乾いたら、水道を開放します。

灯油の漏れや、水漏れを確認します。大丈夫でしたらコンセントを差し込みます。

リモコンの運転スイッチをいれて、少し待ちます。灯油が送られて燃焼が始まりお湯を使う事が出来ました。



シャワーの水圧は3割増しほどは強くなりました。思ったよりは弱い印象です。結局、水道の圧力以上にはなりませんから・・・設置して一カ月以上経ちますが快適に使っています。
